XPress 1404

IR-ThermoControl in der Anwendung

 Mehr erkennen und verstehen durch Infrarot-Aufnahmen

Abbildung 1

Als Infrarot wird der Spektralbereich zwischen 1 mm und 780 nm bezeichnet (Frequenzbereich von 300 GHz bis 400 THz).
Technisch interessant ist für den Einsatz in der Spritzgießtechnik der Spektralbereich von 7,5μm bis 13μm. Um dem Einrichter und Mitarbeiter aus der Qualitätssicherung "thermisches Sehen" zu ermöglichen, werden Kameras mit speziellen thermischen Detektoren eingesetzt.

Abbildung 2
Im Einrichtebetrieb ermöglicht IRThermoControl die schnelle und einfache Untersuchung von  Neu und Fremdwerkzeugen. In der Produktion wird die Formteilqualität automatisch an kritischen Punkten überwacht. Die ermittelten Daten werden zentral erfasst und über einen Webserver auch an mobile Endgeräte weiter gegeben.

Innerhalb von 5 Minuten ist das System einsatzbereit und liefert dem Einrichter wichtige neue Informationen über das Spritzgießwerkzeug.

Abbildung 1:
Oben ist ein MiniaturPC zusammen mit dem neuen PLEXPERT Kommunikationsmodul zu sehen. Beide sind auf einer Hutschiene montierbar und liefern IR Daten von einer Spritzgießmaschine. Informationen von mehren Maschinen lassen sich bequem über mobile Endgeräte (rechts Tablet mit Android Betriebssystem) auswerten.

Abbildung 2:
Der Einrichter montiert die InfrarotKamera direkt neben dem Spritzgießwerkzeug auf einem MagnetStativ. Das zugehörige AnalyseProgramm wird auf dem Laptop gestartet. Innerhalb von 5 Minuten ist das System einsatzbereit und liefert bisher unsichtbare Informationen über das hergestellte Formteil. Zum Einsatz kommen Kameras mit einer Auflösung von 160x120 Pixel.
Durch unterschiedliche Objektive (von 6° x 5° bis 72° x 52°) lassen sich alle Formteile bzw. relevante Teilbereiche gut abbilden. Für besondere Anwendungsfälle lassen sich Kameras mit bis zu 640x480 Pixel und gleichzeitiger Aufnahme von Echtund Wärmebildern einsetzen. Die Fokusierung auf das Bauteil erfolgt von Hand direkt am Objektiv. Aufnahmen werden mit im Temperaturbereich von 0°C bis 250°C erstellt. Bei Bedarf lässt sich der Aufnahmebereich leicht nach oben verschieben.


Montag, 20. Oktober 2014

Fakuma 2014 - Rückblick


Das PLEXPERT-Team kann auf eine erfolgreiche Fakuma 2014 zurück blicken.

In der Zeit vom 14.-18. Oktober 2014 haben wir unsere Dienstleistungen und Produkte einem sehr breiten und internationalen Publikum vorgestellt.
Unter den Interessenten fanden sich neben Unternehmen aus Deutschland, viele europäische Firmen, aber auch Unternehmen aus Asien und Übersee.

Besondere Resonanz fand dieses Jahr die Vorstellung der Version 2 unseres Qualitätssicherungssystems IR-ThermoControl.

Im Folgenden ein paar Bilder der Fakuma:

Sonntag vor der Eröffnung beim Aufbau des Standsystemes.
Das erste Banner hängt schon mal.








30 Minuten und 3 Banner später.








Stand steht, Banner sind eingehängt, Schutzfolie verklebt.







 Durchgängig interessierte Nachfrager am Plexpert-Stand.







IR-ThermoControl auf dem Standmonitor.








Leeres Voyer vor Öffnung des letzten Messetages.










Wir bedanken uns bei allen Besuchern und freuen uns Sie bald wieder zu sehen.




Freitag, 10. Oktober 2014

Fakuma 2014


 Plexpert stellt aus

Besuchen Sie uns in Halle A7, Stand 7111
in der Zeit vom 14.-18. Oktober 2014.

Kernthema:
  • IR-ThermoControl
    • thermische Prozesssicherung beim Kunststoff-Spritzgießen
Des weiteren:
  • Dienstleistungen:
    • Kunststoffspritzgieß-Simulation
  • Produkte:
    • Moldex3D eDesign, Spritzgieß-Simulation
    • FlexCalc, Kalkulationsprogramm
    • DiagBes, Diagnosetool

Das Plexpert-Team freut sich auf Ihren Besuch!




Mittwoch, 27. August 2014

XPress 1403

 Anbindung richtig auswählen

Verteilersystem und Anschnitt beeinflussen die Formteilqualität

Abbildung 1
Ein selbsttrennendes AngussSystem in einer Werkzeugtrennebene lässt sich nur mit Hilfe eines Tunnelanguss realisieren. Durch die schräg in die Seitenwand der Kavität führende Bohrung entsteht eine scharfe Kante die das Anguss-System beim Entformen vom Spritzling abschert. Um sichtbare Markierungen am Formteil zu vermeiden kann der Tunnel in Form eines Bogens (Bogentunnelanguss, Bananenanguss) ausgeführt werden. In diesem Fall taucht das Verteilersystem halbkreisförmig unter der Formteilwand hindurch. Die Schmelze wird von der Rückseite eingeleitet. Bei der Auslegung der Anbindung gilt es den richtigen
Abbildung 2
Durchmesser zu wählen. Dieser bestimmt die Nachdruckdauer und beeinflusst die Scherung des Materials. Auftretende Spannungen im Verteiler werden selten berechnet, führen aber oft zu Werkzeugausfällen durch Abriss von Fragmenten im Angusskanal.


Abbildung 1:
CAD Datensatz des Einsatzes für das Versuchswerkzeug. Vergrößert dargestellt ist der Einsatz zur Ausbildung des gebogenen Tunnelanschnitts (Normteil). Ästhetischen Gründe verlangen die Anbindung an der Unterseite des Formteils. Mit Hilfe der Spritzgiess-Simulation ist das  Verteilersystem sowie der Anschnittbereich so ausgelegt worden, dass möglichst lange Nachdruckzeiten realisiert werden können. Die im Anschnitt auftretenden Scherund Schubspannungen sind geprüft und durch Änderung der Prozessparameter sowie des Durchmessers reduziert worden. Da es sich um ein Versuchswerkzeug handelt sind im Anschnittbereich Einsätze eingebracht worden, um alternative Anbindungskonzepte zu untersuchen.

Abbildung 2:

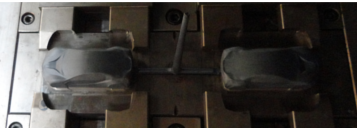

Versuchswerkzeug mit 2 Kavitäten und Seitenschiebern. Aufgrund hoher Spannungen im Verteilersystem brechen bei Verwendung von sprödem Material Segmente im Verteiler und verschließen den Anschnitt. Das Werkzeug muss komplett von der Maschine genommen und der gebogene Tunnelanguss nach dem Ausbau des Einsatzes aufwändig gereinigt werden.
